【概要描述】本文详细介绍了如何避免PCB板在回流焊过程中弯曲和翘曲。从了解原因入手，提出了优化PCB板设计、优化回流焊工艺、加强质量控制和检测等多方面的解决措施。旨在帮助制造商提高产品质量和可靠性。

在电子制造过程中，回流焊是一个至关重要的环节。它通过将焊膏加热至熔化状态，实现电子元器件与PCB板之间的电气和机械连接。然而，回流焊过程中PCB板的弯曲和翘曲问题却经常困扰着制造商。这些变形不仅影响产品的外观和质量，还可能导致元器件脱落、焊接不良等严重后果。那么，如何有效避免PCB板在回流焊过程中弯曲和翘曲呢？

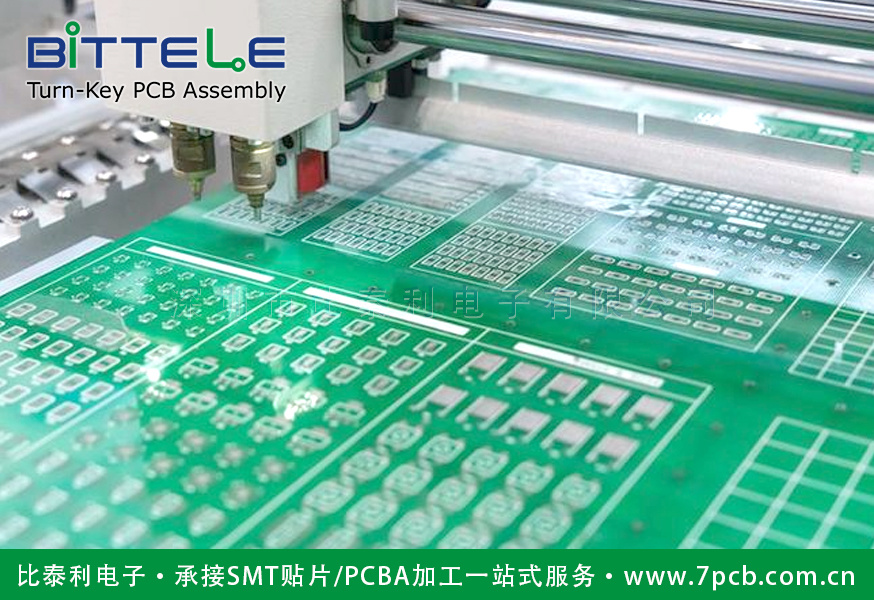

PCB板

一、了解PCB板弯曲和翘曲的原因

首先，我们需要了解PCB板弯曲和翘曲的根本原因。这主要包括以下几个方面：

① 热应力不均：回流焊过程中，PCB板不同区域的温度升降速度不一致，导致热应力分布不均。这种不均的热应力是造成PCB板弯曲和翘曲的主要原因。

② 材料特性：PCB板由多种材料层叠而成，包括铜箔、基板、阻焊油墨等。这些材料的热膨胀系数（CTE）不同，当温度变化时，各层材料的膨胀和收缩程度不一致，从而产生内应力，导致PCB板变形。

③ 设计因素：PCB板的设计也会影响其抗弯曲和翘曲的能力。例如，板厚、铜箔厚度、元器件布局和布线方式等都会对PCB板的热应力和机械强度产生影响。

④ 制造工艺：PCB板的制造工艺也会影响其性能。如层压工艺、钻孔、电镀等过程中的质量控制不当，都可能导致PCB板内部存在残余应力，增加弯曲和翘曲的风险。

二、优化PCB板设计

为了避免PCB板在回流焊过程中弯曲和翘曲，我们可以从设计方面入手进行优化：

① 合理布局：在PCB板设计时，应尽量避免元器件和布线过于集中或过于稀疏。合理的元器件布局和布线方式可以使热应力更加均匀地分布在PCB板上，减少局部过热和应力集中的现象。

② 增加支撑：在PCB板的边缘或关键部位增加支撑结构，如加强筋、支撑柱等，可以提高PCB板的刚性和抗弯曲能力。

③ 选择合适的板厚和铜箔厚度：根据产品的实际需求，选择合适的PCB板厚和铜箔厚度。较厚的PCB板和铜箔可以承受更大的热应力和机械应力，减少弯曲和翘曲的风险。

④ 考虑热膨胀系数：在选择PCB板材料时，应充分考虑各层材料的热膨胀系数。尽量选择热膨胀系数相近的材料进行层叠，以减少因温度变化而产生的内应力。

三、优化回流焊工艺

除了设计方面的优化外，我们还可以通过优化回流焊工艺来减少PCB板的弯曲和翘曲：

① 控制升温速率：在回流焊过程中，应控制升温速率，避免温度过快升高导致热应力集中。通过缓慢升温，使PCB板各层材料逐渐适应温度变化，减少内应力的产生。

② 均匀加热：确保回流焊炉内的温度分布均匀，避免局部过热或过冷。可以采用热风循环、加热板等方式来提高加热的均匀性。

③ 合适的焊接温度和时间：根据焊膏的特性和PCB板的材料，选择合适的焊接温度和时间。过高的焊接温度或过长的焊接时间都会增加PCB板弯曲和翘曲的风险。

④ 冷却方式：回流焊后的冷却方式也对PCB板的形状稳定性有重要影响。应采用缓慢冷却的方式，使PCB板各层材料逐渐降温，减少因温度变化而产生的应力。

四、加强质量控制和检测

在PCB板的生产过程中，加强质量控制和检测也是避免弯曲和翘曲的重要手段：

① 原材料检测：对PCB板的原材料进行严格检测，确保其质量符合要求。特别是基板和铜箔等关键材料，应检测其热膨胀系数、抗拉强度等指标。

② 生产过程控制：在PCB板的制造过程中，应严格控制各道工序的质量。如层压工艺中的压力、温度和时间等参数，钻孔过程中的孔径和位置精度等。

③ 成品检测：对成品PCB板进行严格的检测，包括外观检查、尺寸测量、电气性能测试等。确保PCB板符合设计要求，无弯曲和翘曲等缺陷。

避免PCB板在回流焊过程中弯曲和翘曲是一个系统工程，需要从设计、工艺、质量控制等多个方面入手。通过优化PCB板设计、优化回流焊工艺、加强质量控制和检测等措施，我们可以有效减少PCB板的弯曲和翘曲问题，提高产品的质量和可靠性。同时，这也需要制造商不断积累经验和技术，不断探索和创新，以满足日益增长的电子产品需求。
