【概要描述】介绍PCB线路板由基材、铜箔等构成，基材类型多样，纸基成本低，玻璃纤维布基性能好。铜箔厚度按需选择，阻焊和字符油墨有保护与标识作用。厂家会结合需求提供合适材质方案。

在电子制造领域，PCB线路板是电子设备不可或缺的核心部件。它如同电子设备的“骨架”与“神经网络”，为各类电子元器件提供电气连接和机械支撑。那么，PCB线路板究竟是由什么材质制成的呢？

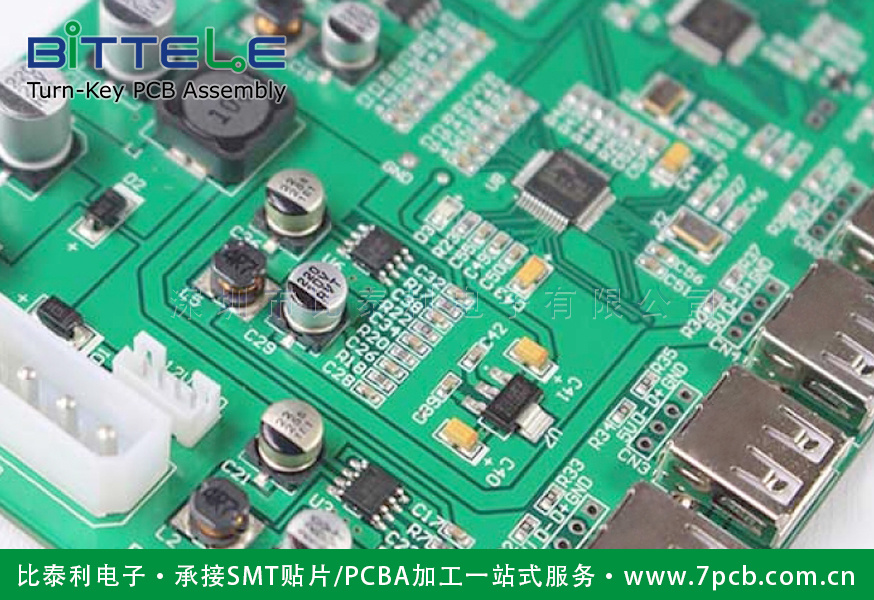

PCB线路板

PCB线路板主要由基材、铜箔、阻焊油墨和字符油墨等部分组成，其中基材是决定其性能的关键因素。常见的基材是覆铜箔层压板，简称覆铜板，它由绝缘基材、粘合剂和铜箔三部分复合而成。

绝缘基材是PCB线路板的“骨架”，常用的有纸基、玻璃纤维布基和复合基等。纸基覆铜板以木质纤维纸为增强材料，浸以酚醛树脂，经热压而成。这种基材成本较低，但耐热性和机械强度相对较弱，一般用于对性能要求不高的电子产品，如收音机、玩具等。玻璃纤维布基覆铜板则以玻璃纤维布为增强材料，浸以环氧树脂等树脂，具有较高的机械强度、良好的耐热性和电气性能，广泛应用于计算机、通信设备等中高端电子产品。复合基覆铜板结合了纸基和玻璃纤维布基的优点，成本适中，性能也较为均衡，常用于一些对成本和性能都有一定要求的场合。

铜箔是PCB线路板的“神经脉络”，它附着在绝缘基材的表面，通过蚀刻等工艺形成电路图案。铜箔的厚度通常以盎司（oz）为单位，常见的有1oz、2oz等。1oz铜箔表示每平方英尺的铜箔重量为1盎司，其厚度约为35μm。铜箔的厚度选择需要根据电路的电流大小、信号频率等因素来确定，较厚的铜箔可以承载更大的电流，但会增加成本和线路板的重量。

阻焊油墨和字符油墨则分别起到保护电路和标识信息的作用。阻焊油墨覆盖在不需要焊接的线路和焊盘上，防止焊接时短路，同时还能保护线路免受氧化和机械损伤。字符油墨则用于在PCB线路板上印刷元器件的标识、型号等信息，方便生产、维修和调试。

除了上述主要材料外，PCB线路板在生产过程中还可能使用到一些辅助材料，如半固化片（PP片），它用于多层板的层压，起到粘合和绝缘的作用。

PCB线路板的材质选择对于电子产品的性能、可靠性和成本都有着至关重要的影响。作为一家专注PCBA打样及中小批量加工的厂家，我们比泰利电子深知不同材质的PCB线路板适用于不同的应用场景，我们会根据客户的需求和产品的特点，为其提供最合适的PCB线路板解决方案，确保每一个产品都能达到最佳的性能和质量。
