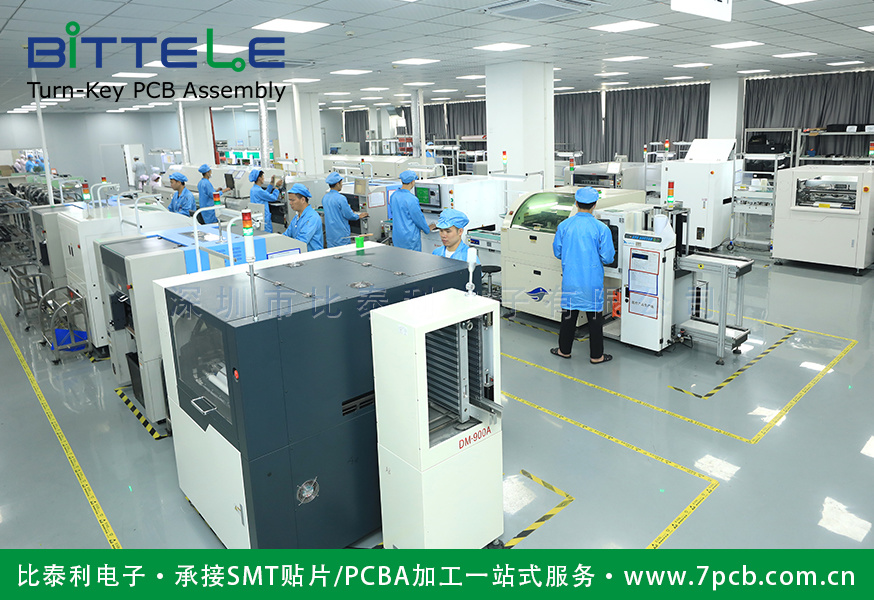

在SMT贴片加工过程中，短路是一个常见且严重的问题。它不仅会影响产品的性能，还可能导致不良品的产生，增加生产成本。因此，预防短路的出现是SMT贴片加工中至关重要的一环。本文将从多个方面探讨如何有效预防短路的发生。
一、元器件选择与检测
元器件质量问题往往是导致短路的主要原因之一。例如，焊盘过大或过小、元件引脚翘曲等问题都会导致电路连接异常，形成短路。此外，如果选用的元器件本身存在缺陷，如内部短路或漏电现象，也极易引发短路。
为了预防这一问题，制造商应在采购元器件时选择信誉良好的供应商，并对元器件进行严格的质量检测，确保其符合标准。在接收元器件时，应对其外观、尺寸、引脚等进行仔细检查，避免使用有缺陷的元器件。
二、焊接工艺优化
焊接工艺不当也是导致SMT贴片短路的重要原因。焊接温度过高或过低、焊接时间过长或过短都会影响焊点的质量，进而导致短路。例如，焊接温度过高可能会导致焊膏过度流淌，形成桥接短路；温度过低则会导致焊点不充分熔化，形成虚焊。
因此，合理设置焊接参数至关重要。应根据不同元器件的特性，优化焊接温度和时间，确保焊接效果达到最佳。同时，保持焊接环境的稳定性，避免因环境变化导致焊接质量波动。此外，定期对焊接设备进行维护和校准，确保其性能稳定可靠。
三、贴片工艺控制
贴片工艺问题同样不容忽视。在贴片过程中，元器件位置摆放不当、贴片高度不合适等都可能导致短路。例如，对于细间距IC（如0.5mm及以下间距的芯片），如果贴装高度过低，锡膏在回流焊过程中容易塌落，形成桥接短路。
为避免这种情况，应使用高精度的贴片设备，并严格控制贴片高度和角度。此外，还应加强对贴片过程的监控，确保每个元器件的位置准确无误。对于细间距IC，还应特别注意钢网的设计和制作，确保钢网开口形状和尺寸符合要求，以减少短路的发生。
四、生产环境管理
生产环境中的因素也可能引发短路。例如，生产环境湿度过高会导致元器件吸湿，从而在焊接过程中产生气泡，引发短路。为此，应控制生产环境的湿度，保持在适宜范围内，通常湿度应控制在40%至60%之间。同时，还应定期对生产设备和工作区域进行清洁和维护，防止灰尘和杂质进入生产线。
五、短路检测与排查
在SMT贴片加工过程中，即使采取了上述预防措施，短路仍有可能发生。因此，建立有效的短路检测与排查机制至关重要。
① 人工检测：人工焊接操作应养成良好的习惯，用万用表检查关键电路是否短路。每次手动SMT贴片完成后，IC都需要用万用表测量电源和地是否短路。此外，还可以在PCB图上点亮短路的网络，找出线路板上最容易短路的地方，并注意IC内部短路。
② 割线排查：如果SMT贴片加工中有相同批量的短路，可以先拿一块板来割线操作，然后将各个部分分别通电对短路部分进行排查。
③ 使用短路定位分析仪：短路定位分析仪是一个有力的工具，它可以通过测量电路中的电流和电压来确定短路的位置。通常，它需要连接到短路附近的电路中，然后进行测量，以便准确识别故障位置。使用该仪器时，需要配合一些基本的电路理论知识，如欧姆定律和基础电学知识。
六、特殊元件处理
对于某些特殊元件，如BGA芯片，由于其所有焊点被芯片覆盖看不见，而且又是多层板（4层以上），预防短路需要采取特殊措施。最好在设计中将每个芯片的电源分开，用磁珠或0欧电阻连接。这样出现电源与地短路时，断开磁珠检测，很容易定位到某一芯片。
预防SMT贴片加工中的短路问题需要从多个方面进行综合考虑。通过严格筛选元器件、优化焊接工艺参数、提高贴片精度、控制生产环境条件、建立有效的短路检测与排查机制以及采取特殊措施处理特殊元件，可以有效降低短路的发生率，提高产品的质量和生产效率。
