电路板选择难题，8层通孔板还是HDI板？
发布时间： 2025-02-10
访问量：
作者：
来源：
关键词：
发布时间： 2021-09-15
访问量：
作者：
来源：
关键词：
在电子产品的设计与制造中，电路板的选择是至关重要的。其中，8层通孔板和HDI（High Density Interconnect，高密度互连）板作为两种常见的PCB（印制电路板）类型，各自具有独特的优势和应用场景。那么，在实际应用中，究竟哪种类型的电路板更好呢？
一、结构与制造工艺
8层通孔板：8层通孔板的结构相对简单，主要由多层导电层和绝缘层交替堆叠而成。通过钻孔和电镀工艺，在各层之间形成导电通孔，实现电路连接。8层通孔板的制造工艺已经相当成熟，成本也相对较低。机械强度和电气性能都比较高，适合大批量生产，有助于降低整体成本。

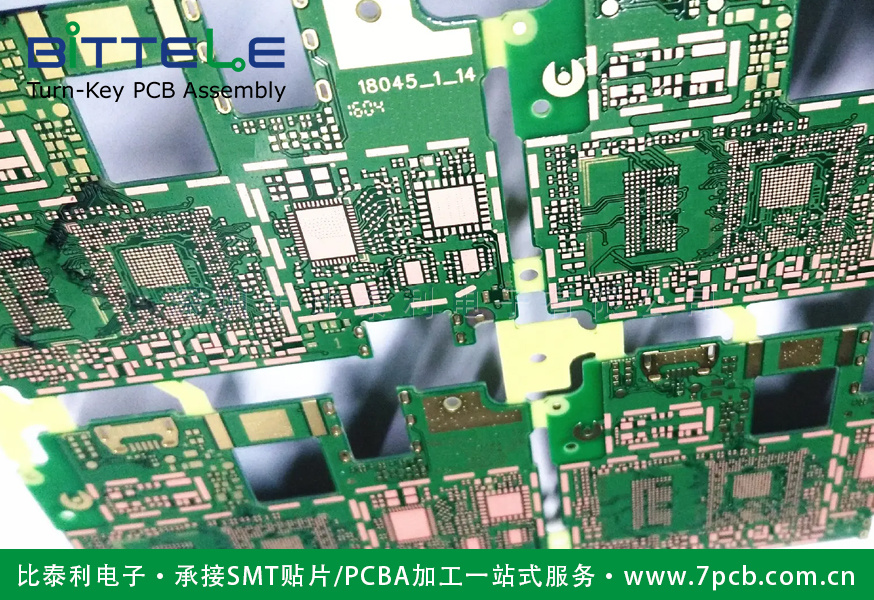

HDI板：HDI板采用了高密度互连技术，布线密度更高，线路宽度也更精细。通过微盲埋孔技术实现层与层之间的连接，无需钻孔。HDI板的制造工艺更复杂，包括激光钻孔、电镀填充、盲孔和埋孔技术等。虽然成本相对较高，但能提供更高的布线密度和更精细的线路设计。
二、性能与可靠性
8层通孔板：8层通孔板在机械强度和电气性能上表现不错，适合大多数一般性的电子产品应用。但在高频信号传输方面，可能会存在一定的信号损失。由于其结构相对简单，8层通孔板的可靠性和稳定性较高，维修起来也相对容易。
HDI板：HDI板因其高密度布线，能提供更好的电气性能和信号完整性，特别适用于高频、高速信号的传输。在高密度、高集成度的电子设备中，HDI板表现出色。虽然HDI板的结构更复杂，但经过精心设计和制造，其可靠性同样可以得到保障。然而，由于其高密度布线，维修难度可能会增加，需要更专业的设备和技术人员。
三、应用场景
8层通孔板：8层通孔板适用于对成本有一定要求，且对信号传输要求不太苛刻的电子设备。例如，工业设备、汽车电子等领域。这些领域对产量需求较高，8层通孔板的生产工艺流程相对简单，更容易进行维护和修复。
HDI板：HDI板则更适用于高性能、小型化、高集成度的电子设备。如智能手机、平板电脑、数码相机、智能穿戴设备等。这些设备对尺寸、重量和性能有严格要求，HDI板能够满足这些需求，成为现代电子设备中不可或缺的关键组件。
四、成本考虑
8层通孔板：由于8层通孔板的制造工艺相对简单，成本也相对较低。这使得它在一些低端或大量生产的产品中具有成本优势。
HDI板：HDI板的制造成本相对较高，这主要是由于其复杂的制造工艺和使用的原材料成本较高。然而，当PCB的密度增加超过八层板后，以HDI来制造可能会比传统复杂的压合制程更经济。
所以，8层通孔板和HDI板各有其优势和适用场景。在选择哪种类型的电路板时，应根据具体的产品需求和预算来进行综合考虑。
-
8层通孔板：更适合对产量需求较高或对成本有一定要求，且对信号传输要求不太苛刻的电子产品。
-
HDI板：则更适用于对线路密度、信号传输速度和电磁兼容性有较高要求的场合，如高性能、小型化的电子设备。
因此，在电路板的选择上，并没有绝对的“更好”，而是需要根据具体的产品需求和定位来做出决策。
