【概要描述】 SPI和AOI作为现代电子制造中不可或缺的检测设备，在PCB贴片焊接过程中发挥着至关重要的作用。SPI通过精准的锡膏检测为焊接质量奠定基础，而AOI则通过全面的焊接检测确保最终产品的可靠性。两者的协同应用不仅能够提升生产效率，还能显著降低生产成本，为电子制造企业带来更高的经济效益。

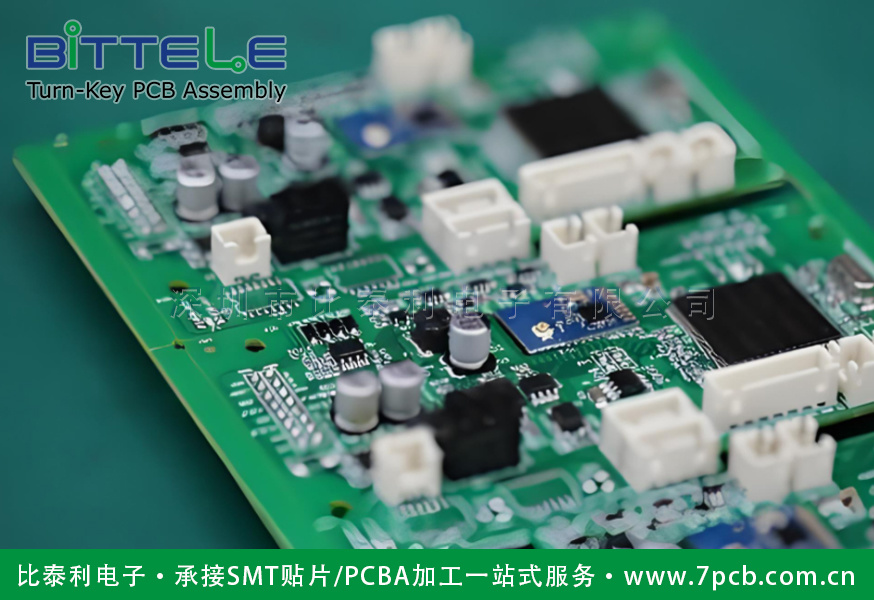

在现代电子制造中，PCB电路板的贴片焊接工艺是确保电子产品性能与可靠性的关键环节。随着电子元器件的微型化和高密度化，传统的目视检测已无法满足生产需求。SPI（锡膏检测）和AOI（自动光学检测）作为SMT（表面贴装技术）中的核心检测设备，分别在锡膏印刷和焊接后阶段发挥着重要作用。

SPI和AOI的工作原理

一、SPI的工作原理及应用

1. SPI的定义与功能：SPI（Solder Paste Inspection，锡膏检测）是一种用于检测锡膏印刷质量的设备。其主要功能包括检测锡膏的高度、体积、面积、偏移量以及是否存在短路等缺陷。

2. SPI的工作原理：SPI通过光学手段获取锡膏印刷后的图像，利用高分辨率摄像头和传感器对图像进行数字化处理，并与预设的标准数据进行对比分析。通过这种方式，SPI能够快速识别锡膏印刷中的不良现象，如厚度不均、偏移或缺失等。

3. SPI在PCB贴片焊接中的作用：SPI通常安装在锡膏印刷机之后，用于在贴片前筛选出不合格的PCB板。通过提前发现并修正锡膏印刷问题，SPI能够显著提高回流焊接的通过率，减少后续工艺中的返工和报废，从而降低生产成本。

二、AOI的工作原理及应用

1. AOI的定义与功能：AOI（Automatic Optical Inspection，自动光学检测）是一种用于检测PCB焊接质量的设备。其主要功能包括检测焊点缺陷、元器件贴装位置以及是否存在短路、虚焊等问题。

2. AOI的工作原理：AOI通过高清CCD摄像头对PCB板进行扫描，采集焊点和元器件的图像数据，并与数据库中的标准图像进行对比分析。AOI能够自动识别并标记出不良焊点或贴装错误，如焊球、桥接、偏移等。

3. AOI在PCB贴片焊接中的作用：AOI通常分为炉前和炉后两种检测方式。炉前AOI用于检测元器件贴装的准确性，而炉后AOI则用于检测焊接质量。通过AOI的精准检测，企业能够有效提升产品良率，减少人工检测的误差，并确保最终产品的可靠性。

三、SPI与AOI的协同作用

1. 两者在SMT生产中的互补性：SPI和AOI在SMT生产线上形成了互补的检测体系。SPI专注于锡膏印刷质量的检测，而AOI则负责焊接后的质量检查。两者的结合能够覆盖从印刷到焊接的全流程，确保每一道工序的质量。

2. 如何通过SPI和AOI提升生产效率：通过SPI和AOI的协同应用，企业能够在早期阶段发现并解决问题，避免不良品流入后续工序。这不仅能够提高生产效率，还能减少返工和材料浪费，从而降低整体制造成本。

SPI和AOI作为现代电子制造中不可或缺的检测设备，在PCB贴片焊接过程中发挥着至关重要的作用。SPI通过精准的锡膏检测为焊接质量奠定基础，而AOI则通过全面的焊接检测确保最终产品的可靠性。两者的协同应用不仅能够提升生产效率，还能显著降低生产成本，为电子制造企业带来更高的经济效益。
