深度解析IPC-A-610标准中为何规定焊点润湿角需小于90度?
发布时间： 2025-04-30
访问量：
作者：
来源：
关键词：
发布时间： 2021-09-15
访问量：
作者：
来源：
关键词：
一、润湿角的定义与物理意义
润湿角（Wetting Angle）是焊料在焊接过程中与基材（如焊盘或元件引脚）接触后形成的接触角，反映了焊料对基材的润湿能力。根据IPC-A-610标准：润湿角小于90°被视为合格，而大于90°则可能被判定为缺陷（如虚焊、冷焊或不润湿）。 从材料科学角度，润湿角的大小直接关联到焊料与基材之间的表面张力平衡。
当润湿角小于90°时，焊料能够充分铺展并形成凹形弯月面（Concave Fillet），表明焊料与基材之间形成了良好的金属间化合物（IMC），从而实现可靠的电气连接和机械强度。反之，润湿角过大则意味着焊料未能有效润湿基材，可能导致连接失效。

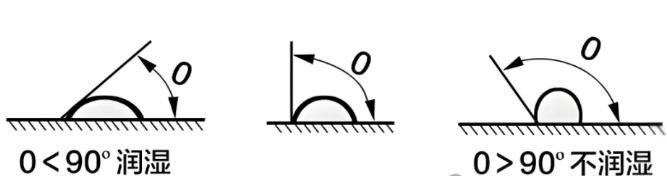

如下图：
二、润湿角小于90°的技术必要性
A、确保电气连接的可靠性：润湿角小于90°时，焊料与焊盘及元件引脚之间形成连续的金属结合层（IMC），减少接触电阻，避免因局部氧化或微裂纹导致的电气性能不稳定。例如，IPC-A-610D明确指出，润湿不良（如润湿角超过90°）可能引发开路或高阻抗问题，尤其是在高频或高功率应用中。
B、提升机械强度：凹形弯月面的焊点结构能分散外力（如振动、冲击）对焊点的应力，而润湿角过大（如球状焊点）易导致应力集中，增加焊点开裂风险。例如，圆柱体元件的焊点若横向偏移超过50%或纵向偏移超过25%，可能因润湿不足而影响机械稳定性。
C、工艺可控性的体现：润湿角是焊接工艺参数（温度、时间、焊料成分）的综合反映。标准要求润湿角小于90°，实质是通过量化指标约束工艺窗口，避免因温度不足、焊料氧化或助焊剂失效导致的焊接缺陷。例如，手工焊接时若温度低于240℃，可能因热量不足导致冷焊，表现为润湿角异常。
三、润湿角标准的行业实践与科学依据 材料兼容性要求
不同焊料合金（如锡铅与无铅）的润湿性差异显著。无铅焊料（如Sn-Ag-Cu）因表面张力较高，润湿角通常比锡铅焊料大，但IPC标准仍统一要求润湿角小于90°，以确保不同焊料的兼容性和可靠性。
1. 缺陷判定的量化基准
IPC标准将润湿角作为区分“合格”“制程警示”与“缺陷”的核心指标。
例如： 虚焊：引脚或焊盘润湿角超过90°，焊料仅部分附着。

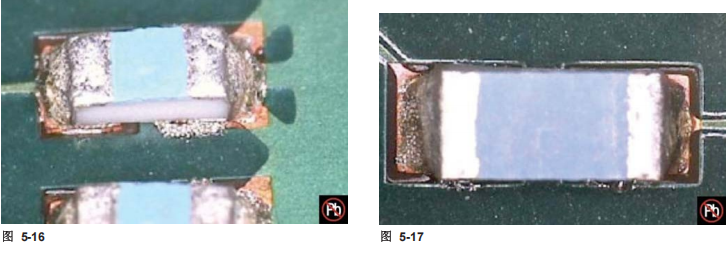

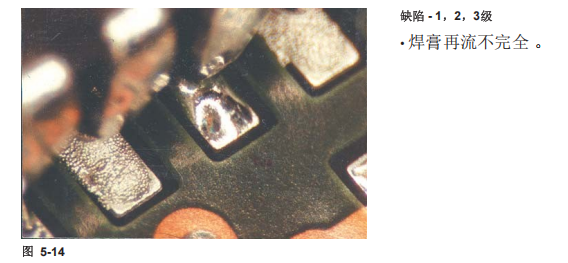

冷焊：表面粗糙、润湿角异常，常伴随焊料结晶疏松（图5-14~17）。
长期可靠性的验证航天与军工领域的高可靠性要求中，润湿角标准更为严格。
例如，QJ标准要求敏感元件（如片式瓷介电容）的焊接温度需精确控制（如225±2℃），以确保润湿角达标并避免热冲击损伤。
四、润湿角标准的例外与补充
尽管润湿角是核心指标，但IPC标准也允许特定条件下的例外：
设计延伸导致的润湿角超标

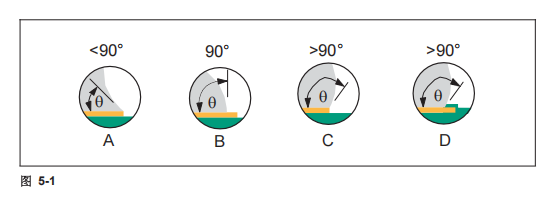

若焊料因设计要求延伸至阻焊膜区域，即使润湿角超过90°仍可接受（图5-1的C、D）。
无铅焊料的特殊考量
无铅焊点表面可能更灰暗粗糙，但标准允许其润湿角略大（仍需小于90°），需结合其他指标（如焊料覆盖率）综合判定。
结论
IPC-A-610标准将焊点润湿角设定为小于90°，是基于材料科学、工艺控制及长期可靠性验证的综合考量。这一规定不仅量化了焊接质量的评判标准，还通过约束润湿行为确保焊点的电气与机械性能，适用于从消费电子到高可靠性军工产品的全场景需求。未来，随着新型焊料和封装技术的发展，润湿角标准可能进一步细化，但其核心逻辑——通过润湿性保障连接可靠性——将持续作为电子制造工艺的基石。
-----摘自《SMT智造通》
